ACTIVIDAD 7
Actividad
Definición de un grafo: Un grafo es una estructura matemática que consiste en un conjunto de nodos (también llamados vértices) que están conectados entre sí por enlaces (también llamados aristas). Formalmente, un grafo se puede denotar como G = (V, E), donde V es un conjunto de vértices y E es un conjunto de aristas que conectan estos vértices.
Usos de los grafos: Los grafos tienen una amplia variedad de aplicaciones en diferentes campos, incluyendo:
- Redes de computadoras: Para modelar la conectividad entre dispositivos en una red.
- Grafos sociales: Para representar relaciones entre individuos en redes sociales.
- Rutas y logística: Para encontrar la ruta más corta entre dos puntos en un mapa.
- Biología: Para representar interacciones entre moléculas en sistemas biológicos.
- Grafos de conocimiento: Para representar relaciones entre conceptos en bases de conocimiento.
- Planificación de proyectos: Para modelar dependencias entre tareas en un proyecto.
Clasificación de los grafos: Los grafos se pueden clasificar de diversas formas, algunas de las clasificaciones comunes incluyen:
Según la dirección de las aristas:
- Grafo dirigido: En el que las aristas tienen dirección.
- Grafo no dirigido: En el que las aristas no tienen dirección.
Según la presencia de bucles y múltiples aristas:
- Grafo simple: No tiene bucles ni múltiples aristas entre los mismos dos vértices.
- Grafo no simple: Puede tener bucles (aristas que conectan un vértice consigo mismo) o múltiples aristas entre los mismos dos vértices.
Según la conexión entre vértices:
- Grafo conexo: En el que existe al menos un camino entre cualquier par de vértices.
- Grafo no conexo: En el que puede haber vértices no alcanzables desde otros vértices.
Representación de los grafos: Los grafos se pueden representar de diferentes maneras, algunas de las más comunes son:
- Lista de adyacencia: Para cada vértice, se lista qué otros vértices están conectados a él.
- Matriz de adyacencia: Es una matriz cuadrada donde el valor en la posición (i, j) indica si hay una arista entre los vértices i y j.
- Representación visual: Utilizando dibujos donde los vértices son representados como puntos y las aristas como líneas que los conectan.
Contesta las siguientes preguntas dando una explicación corta:
- Qué relación hay entre la estructura árbol y la estructura grafo? Puede ser un grafo un árbol?
- Es un grafo una estructura recursiva? Explique
- Para qué tipo de problemas se utiliza la estructura grafo? De dos ejemplos
- Como se puede representar la estructura grafo? Explique

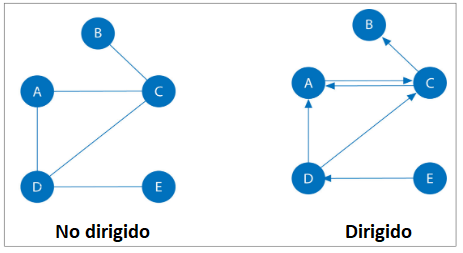

- Construya dos grafos: Uno dirigido y otro no dirigido
La relación entre la estructura de árbol y la estructura de grafo radica en que ambos son tipos de estructuras de datos utilizadas en informática y matemáticas para representar relaciones entre elementos. Un árbol es un tipo especial de grafo acíclico dirigido, lo que significa que no tiene ciclos y todas las aristas tienen una dirección. Por lo tanto, un árbol es un caso particular de grafo.
Un grafo puede ser una estructura recursiva en el sentido de que puede contener subgrafos que son ellos mismos grafos. Esto puede ser útil en la resolución de problemas donde la estructura de datos se ramifica o se organiza de manera jerárquica.
Los grafos se utilizan para resolver una amplia gama de problemas en ciencias de la computación y otras disciplinas, incluyendo la optimización de redes, la planificación de rutas, el diseño de algoritmos, la representación de relaciones en bases de datos, entre otros. Por ejemplo:
Redes Sociales: Los grafos se utilizan para modelar redes sociales donde los nodos representan personas y las aristas representan conexiones entre ellas, como amistades o relaciones profesionales.
Rutas de Viaje: En problemas de planificación de rutas, como el cálculo del camino más corto entre dos ubicaciones en un mapa, los grafos son fundamentales. Cada intersección o nodo se representa como un vértice, y las calles o caminos entre ellas se representan como aristas.
La estructura de grafo se puede representar de varias maneras, pero las dos más comunes son mediante matrices de adyacencia y listas de adyacencia:
Matriz de Adyacencia: Es una matriz bidimensional donde cada fila y columna representa un nodo, y el valor en la posición [i][j] indica si hay una arista entre los nodos i y j. Esta representación es eficiente para grafos densos.
Lista de Adyacencia: Es una estructura de datos que asocia a cada nodo una lista de los nodos a los que está directamente conectado. Esta representación es eficiente para grafos dispersos.
